CASE / 小批量生產

電解反應器教具：機構設計與 3D 列印小批量，不開模

為台灣大學的化學電解反應器教具做外觀與機構設計，初期 100 件以 3D 列印取代開模，試算約 NT$130,000，傳統開模約 NT$825,000。

客戶 台灣大學年份 2019類別 小批量生產FORMFTY 負責 墨設計：外觀設計、機構設計；極印製造：打樣、小批量生產

RESULT

NT$130,000

100 件教具用 3D 列印的試算；傳統開模約 NT$825,000

01 /

一台給化學課用的電解反應器

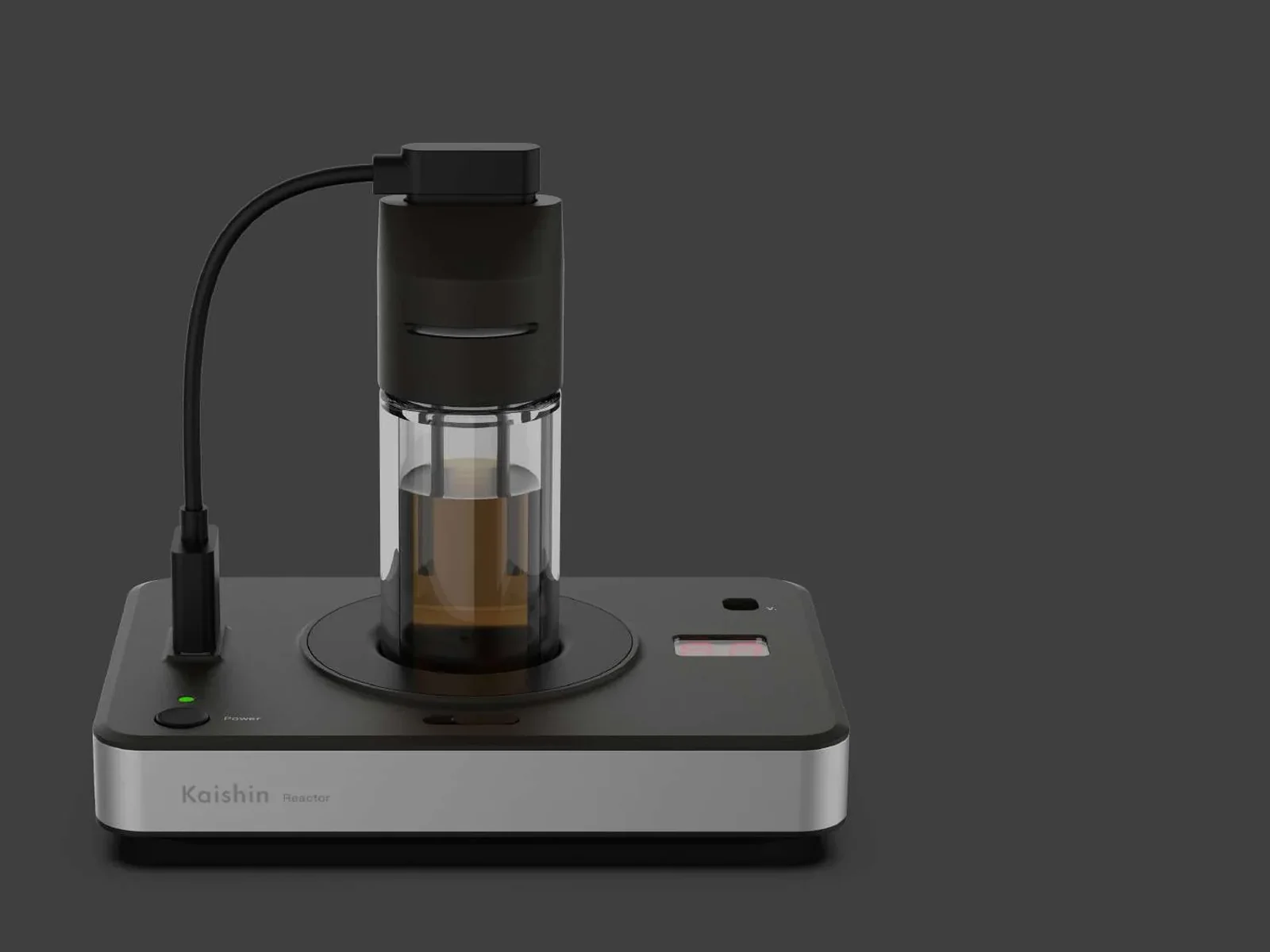

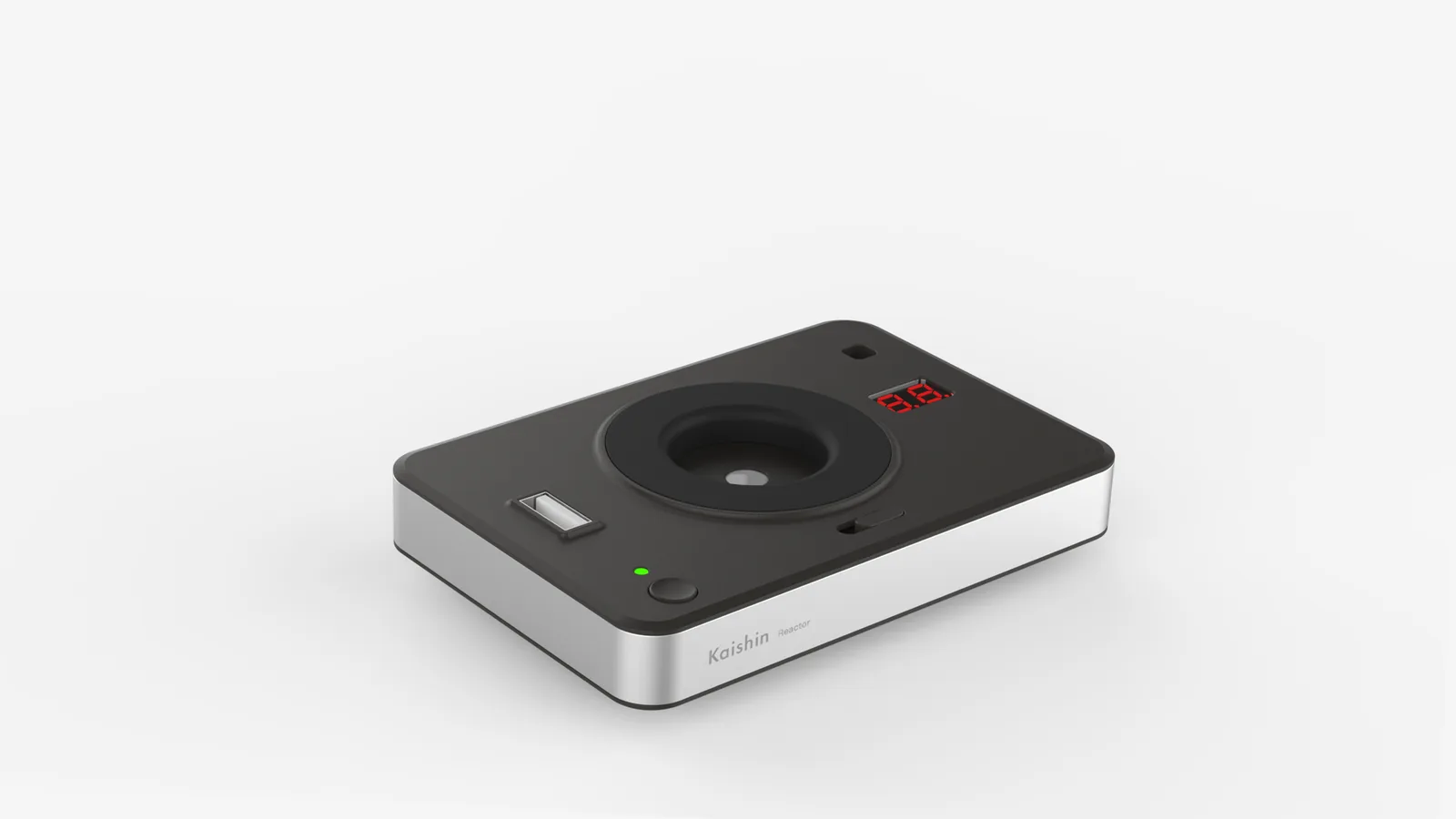

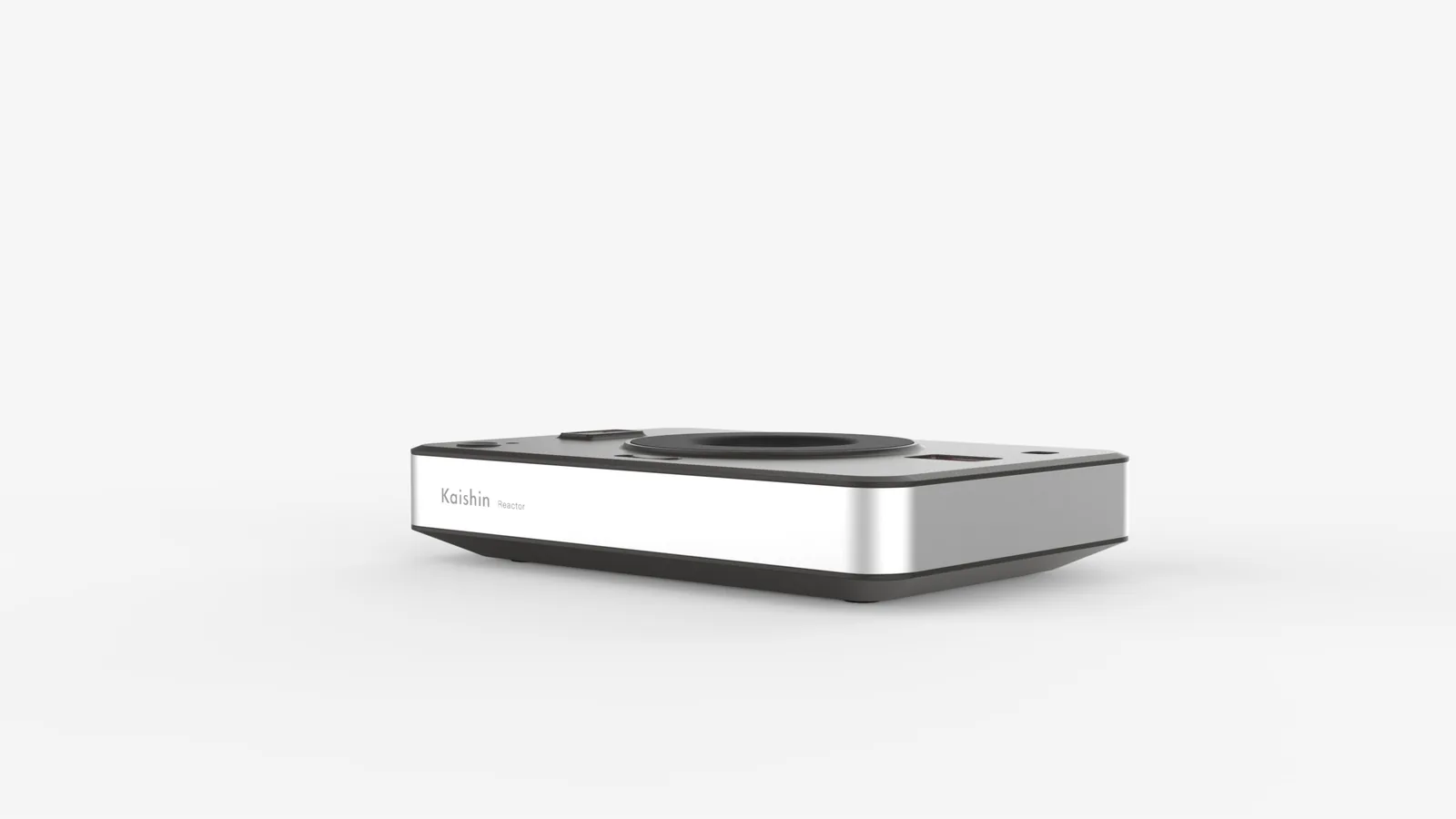

這是台灣大學的化學電解反應器教具，用在化學課的教學實驗。機台分成三個區域：啟動裝置、電解反應，以及碳點應用的觀察區。

02 /

初期預計做 100 件。這個數量為外殼開一套模具，模具費遠高於整批用 3D 列印的費用，並不划算。

03 /

墨設計負責外觀與機構設計。極印製造負責打樣與小批量生產。

04 /

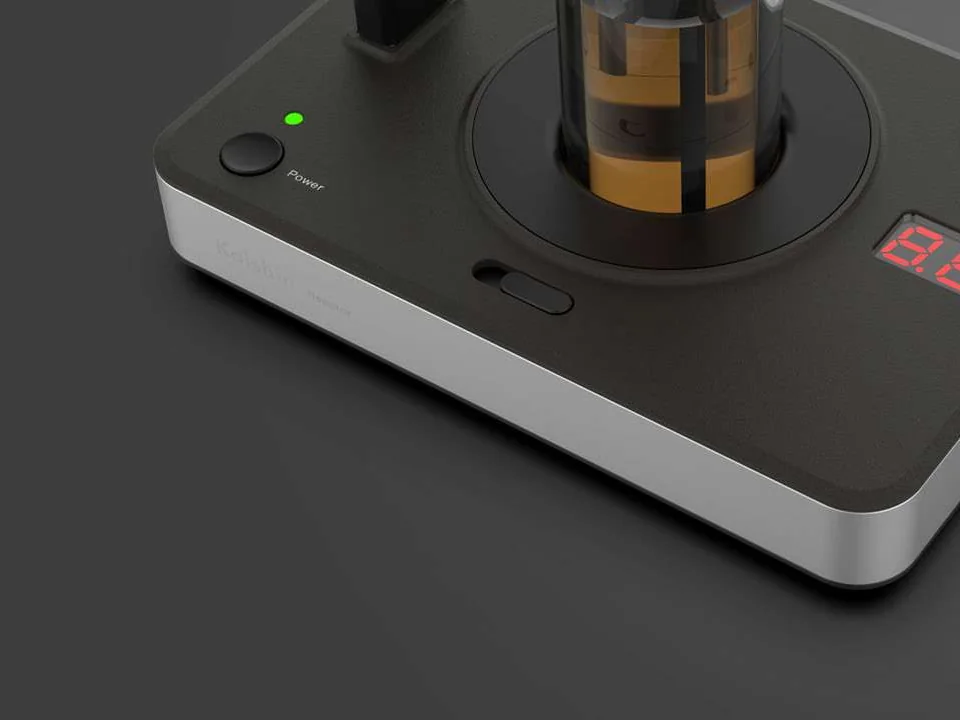

機構設計時一併處理了四件事：瓶子尺寸、反應溫度、碳棒的替換方式，以及可變電阻的位置。這些都是上課操作時會碰到的地方。外觀上的標示用網版印刷。

05 /

依墨設計 × 極印製造 EDM 2024 的試算，100 件用 3D 列印約 NT$130,000，傳統開模約 NT$825,000。時程上，3D 列印小批量流程約 32–76 天，傳統量產流程約 122–285 天。
