GUIDE 01 / 沒有 CAD 圖
No CAD file?Bring a sketch.
沒有 CAD 圖，可以開發產品嗎？
可以。草圖、照片、舊樣品都能當起點。
可以。台北的墨設計可以把一張草圖、幾張照片或一個想改良的舊樣品，整理成能打樣、能生產的 3D 模型與機構設計。很多新產品一開始都沒有 3D 檔，手上只有這些東西，這很正常。
01 /
手上有什麼，就從什麼開始
- 手繪草圖、概念圖
- 設計師依草圖建立 3D 外型，再補上尺寸、組裝方式與內部結構。
- 產品照片、參考品
- 照片能說明比例和想要的感覺，但量不出精確尺寸，關鍵尺寸要另外確認。
- 手工樣品、既有零件
- 可以直接量測，或用逆向掃描取得外形，再重建成可修改的 3D 模型。
- 只有規格或想法
- 從產品定義談起：誰用、在哪裡用、裡面要放哪些零件、目標售價多少。
02 /
逆向掃描能做什麼，不能做什麼
掃描得到的是點雲或網格（STL），由大量小三角形組成，適合比對外形、做檢測。它不是能直接修改的 CAD 檔。要改版、開模或 CNC 加工，還得依掃描資料重建成 STEP 這類模型，把平面、圓孔、拔模角重新定義清楚。 工業逆向掃描是極印製造的延伸服務之一，適合手上有實物、但沒有圖檔的情況。
03 /
草圖之外，設計要補上的事
草圖多半只畫了外觀。要變成能量產的產品，還要決定內部零件怎麼擺、外殼怎麼拆件、螺絲柱和卡扣放在哪、用什麼材料與表面處理。這是機構設計與 CMF 的工作。這些沒想清楚就打樣，常見的是外型很好看，電路板卻塞不進去。墨設計做產品策略、工業設計、CMF 與機構設計超過 20 年，累積 200 多款產品。
04 /
第一次討論前，可以先準備
- 用途
- 誰在用、在什麼環境用、最在意的是外觀、手感還是耐用。
- 數量
- 先做幾個樣品，之後預計做多少。
- 尺寸與內部零件
- 有沒有尺寸上限；電路板、電池、馬達等零件的規格。
- 預算與時程
- 大概的範圍就好，方便判斷做法。
- 參考資料
- 草圖、照片、競品或舊樣品，有什麼給什麼。
- 保密
- 可以先簽保密協議（NDA）再看資料。
05 /
有了 3D 模型之後
3D 模型一完成，就能用 3D 列印快速打樣，拿在手上確認大小、握感和組裝。極印製造在一個窗口提供 SLA、SLS、MJF 等多種製程，改一版、印一版，問題可以在開模前先找出來。
06 /
參考資料
- Creaform
- 掃描輸出為網格，需經 Scan-to-CAD 流程重建成可編輯模型 creaform3d.com ↗
- Protolabs
- STL 以三角面表示表面，射出報價需 STEP 檔 protolabs.com ↗

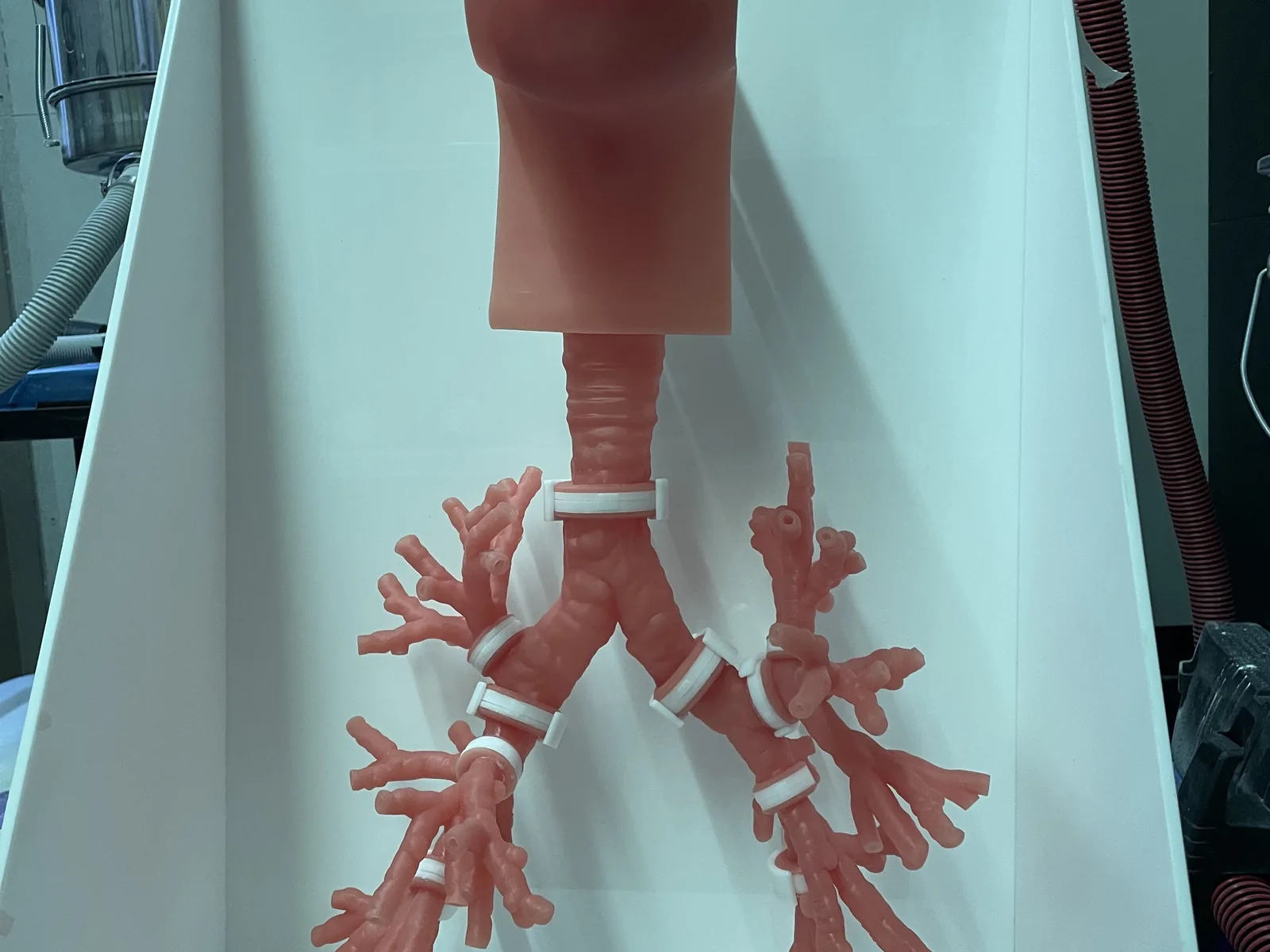

打樣支氣管鏡教學模型：DICOM 建模、機構設計與打樣
打樣d.ASH-ER 自主移動機器人：工業設計、機構設計與打樣Q&A
常被問到的事
- 沒有 3D 檔可以打樣嗎？
- 可以。墨設計先依草圖、照片或實物建立 3D 模型，模型完成就能用 3D 列印打樣，拿在手上確認大小、握感和組裝。
- 只有照片，可以估價嗎？
- 可以先討論方向和做法。正式報價要等需求與設計範圍確認後另外提供。
- 舊零件沒有圖檔，可以重做嗎？
- 可以先量測或逆向掃描，再重建 3D 模型。如果之後還要改設計或開模，建議重建成可編輯的 CAD 檔。
- 想法還沒公開，會不會外流？
- 可以先簽保密協議（NDA）再看資料。
